Рефрижераторный или адсорбционный осушитель: как выбрать для компрессорной
Выбор между рефрижераторным и адсорбционным осушителем сводится к одному числу — требуемой точке росы сжатого воздуха. Рефрижераторный (холодильный) осушитель даёт точку росы около +3 °C и закрывает 80–90% задач общепромышленной пневматики. Адсорбционный осушитель обеспечивает точку росы до −40 или −70 °C и нужен там, где воздух идёт на мороз, в ответственные процессы или к чувствительному оборудованию. Переплачивать за адсорбционный там, где хватает рефрижераторного, — деньги на ветер; наоборот — риск замерзания конденсата и брака.
Ниже — что такое точка росы и почему она главный критерий, чем два типа осушителей отличаются по устройству, эксплуатационным затратам и потерям воздуха, и как выбрать нужный тип под вашу задачу и класс чистоты по ISO 8573.
Кратко: главное
- Критерий выбора — точка росы. Определите, до какой температуры воздух должен оставаться без конденсата, и тип осушителя выберется почти сам.
- Рефрижераторный: +3 °C, дёшево, надёжно. Закрывает большинство задач: покраска, пневмоинструмент, общая автоматика в отапливаемом цеху.
- Адсорбционный: −40…−70 °C. Нужен, если магистраль идёт по улице/морозу, для пищевых, фармацевтических, лазерных и других ответственных процессов.
- Простое правило. Воздух работает при плюсовой температуре в помещении — рефрижераторный; есть риск минуса или высокие требования — адсорбционный.
- У адсорбционного есть расход воздуха на регенерацию. Часть осушенного воздуха (обычно 10–18%) тратится на продувку — это учитывают в подборе компрессора.
Что такое точка росы и почему она главная
Точка росы под давлением — температура, при которой из сжатого воздуха начинает выпадать конденсат. Если точка росы воздуха +3 °C, то при охлаждении магистрали ниже +3 °C на стенках появится вода. Пока воздух и трубы теплее этой температуры — конденсата нет. Именно поэтому нельзя выбирать осушитель «по производительности» в отрыве от того, где и при какой температуре будет работать воздух.
Пример: если пневмолиния проходит по неотапливаемому складу или уходит на улицу, где зимой −20 °C, воздух с точкой росы +3 °C замёрзнет — конденсат превратится в лёд, перекроет магистраль и выведет из строя оборудование. Здесь нужен адсорбционный осушитель с точкой росы −40 °C, чтобы при −20 °C вода не выпадала. А для инструмента в тёплом цеху точка росы +3 °C избыточна с запасом.
Классы чистоты сжатого воздуха по содержанию влаги нормирует стандарт ISO 8573-1: он задаёт классы по точке росы под давлением — от класса с точкой росы ниже −70 °C до классов с плюсовыми значениями. Выбор способа осушки (рефрижераторная или адсорбционная) определяется требуемым классом.
Сжатый воздух — Википедия / классы чистоты и осушка сжатого воздуха (ISO 8573)
Рефрижераторный осушитель: как работает и когда брать
Рефрижераторный осушитель охлаждает сжатый воздух холодильным контуром, конденсат выпадает и отводится. Воздух проходит через теплообменник, где холодильный агент охлаждает его примерно до +3 °C; влага конденсируется и сливается через конденсатоотводчик, а осушенный воздух подогревается обратным потоком и идёт в сеть. Точка росы такого воздуха — около +3 °C, стабильно и без расходников.
Плюсы рефрижераторного: низкая цена, простая эксплуатация, отсутствие сменных материалов (кроме конденсата), минимальные потери воздуха. Минус один, но принципиальный — он физически не может дать точку росы ниже 0 °C (иначе замёрзнет собственный теплообменник). Поэтому рефрижераторный осушитель — правильный выбор для отапливаемых помещений и общепромышленных задач: пневмоинструмент, покраска, упаковка, общая автоматика.
Адсорбционный осушитель: как работает и когда нужен

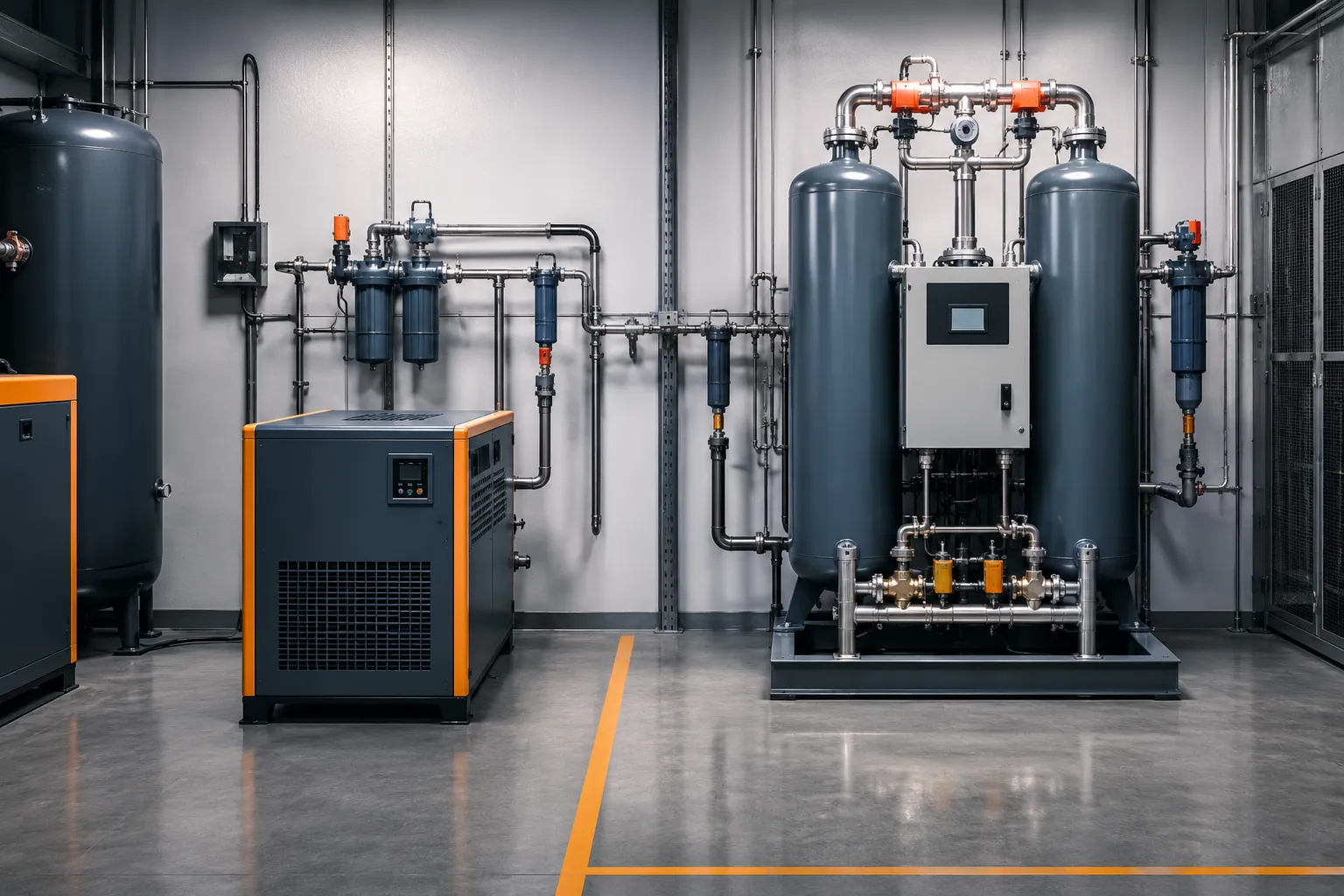

Адсорбционный осушитель поглощает влагу твёрдым сорбентом (силикагель или молекулярные сита) в двух колоннах, которые работают попеременно. Пока одна колонна осушает воздух, вторая регенерируется — с неё «сгоняется» накопленная влага. Такой принцип позволяет достичь очень низкой точки росы: −40 °C для стандартных задач, −70 °C для особо ответственных. Никакого охлаждения ниже нуля не требуется, поэтому замерзания нет.
Адсорбционный осушитель нужен, когда: магистраль проходит по морозу или воздух используется на улице; технология требует сухого воздуха (пищевая, фармацевтика, электроника, лазерная резка, покраска ответственных изделий); нужен класс по влаге лучше, чем даёт холодильная осушка. Плата за это — более высокая цена, периодическая замена сорбента и расход части воздуха на регенерацию (обычно 10–18% для холодной регенерации; у моделей с подогревом регенерации потери ниже). Этот расход обязательно закладывают при подборе производительности компрессора.
| Параметр | Рефрижераторный | Адсорбционный |
|---|---|---|
| Точка росы | около +3 °C | −40 °C или −70 °C |
| Где применять | Отапливаемые помещения, общепром | Мороз, ответственные процессы |
| Цена | Ниже | Выше |
| Расходники | Практически нет | Замена сорбента раз в 2–5 лет |
| Потери воздуха на регенерацию | Нет | ~10–18% (холодная регенерация) |
| Риск замерзания конденсата | Есть при минусе | Нет |
Как выбрать под свою задачу
Начните с ответа на вопрос: до какой минимальной температуры охлаждается воздух в вашей магистрали и оборудовании? Если это отапливаемый цех и плюсовая температура — берите рефрижераторный, он дешевле и проще. Если воздух хоть где-то попадает в минус (уличная трасса, неотапливаемый склад, выхлоп на мороз) или технология требует сухого воздуха — только адсорбционный.
Второй шаг — согласовать осушитель с производительностью компрессора и предфильтрацией. Осушитель подбирают по расходу воздуха (м³/мин) с запасом и по рабочему давлению. Перед адсорбционным осушителем обязательно ставят магистральный фильтр, отделяющий масло и капли: масло «отравляет» сорбент и резко сокращает его ресурс. Для адсорбционного также помните про расход на регенерацию — компрессор должен покрывать и его.
Часто задаваемые вопросы
Какой осушитель выбрать для покрасочной камеры?
Для покраски в отапливаемом помещении обычно достаточно рефрижераторного (точка росы +3 °C) плюс магистральные фильтры от масла и влаги. Для ответственной покраски или при риске минуса — адсорбционный.
Можно ли ставить рефрижераторный осушитель на улице зимой?
Нет. Он даёт точку росы около +3 °C, и на морозе конденсат замёрзнет. Для уличных и неотапливаемых участков нужен адсорбционный с точкой росы −40 °C и ниже.
Сколько воздуха теряет адсорбционный осушитель?
На холодной регенерации — обычно 10–18% осушенного воздуха. Модели с подогревом регенерации теряют меньше. Этот расход нужно учесть при подборе производительности компрессора.
Нужен ли фильтр перед осушителем?
Да, особенно перед адсорбционным: магистральный фильтр отделяет масло и капли влаги, которые иначе загрязняют сорбент и сокращают его ресурс. Фильтрация — обязательная часть системы подготовки воздуха.
Что выбрать: осушитель и подготовка воздуха
Подобрать осушитель нужного типа и производительности можно в разделе осушители сжатого воздуха Ironmac. Осушитель работает не сам по себе, а в связке: перед ним ставят магистральные фильтры Ironmac для отделения масла и влаги, а для сглаживания расхода — ресиверы.

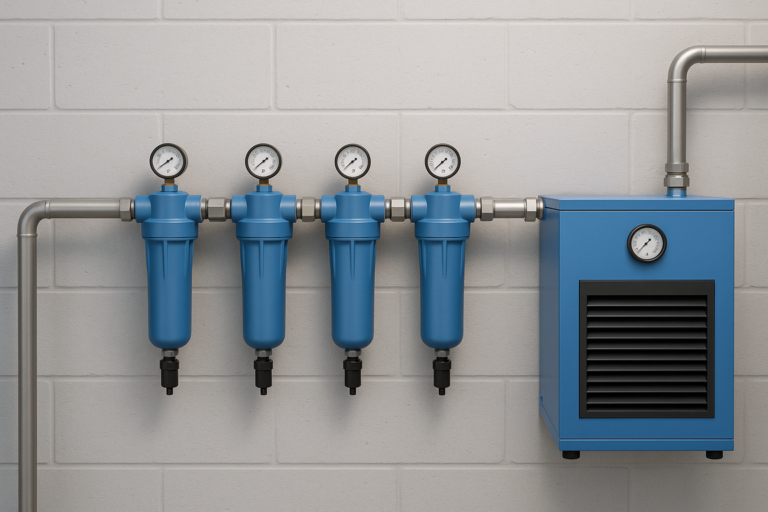

Всю систему согласуют с производительностью и давлением источника — подобрать его помогут винтовые компрессоры Ironmac. Правильная цепочка «компрессор → ресивер → фильтр → осушитель» даёт сухой чистый воздух нужного класса без переплаты за лишнюю осушку.
