Как подобрать объём ресивера для винтового компрессора
Объём ресивера для винтового компрессора Ironmac подбирают не «на глаз», а по производительности машины, режиму регулирования и допустимому числу циклов. Для стабильного потребления рабочий ориентир — объём воздухосборника в литрах, сопоставимый с производительностью компрессора в литрах в минуту, с поправкой на режим. Винтовая машина с частотным приводом довольствуется меньшим ресивером, чем поршневая: она сглаживает нагрузку, а не делает частых пусков. Если же в сети есть залповые потребители (продувка, крупные пневмоцилиндры), объём увеличивают и добавляют буферный ресивер ближе к месту потребления.
Ниже разбираем, зачем винтовому компрессору нужен ресивер, как посчитать объём под ограничение числа циклов, чем режим VSD отличается от «загрузка/разгрузка» и как собрать обвязку с учётом норм для сосудов под давлением.
Кратко: главное
- Ресивер — это буфер, а не «бочка для запаса». Он сглаживает пики потребления, создаёт резерв воздуха, снижает число циклов загрузка/разгрузка, даёт время на стабилизацию давления и попутно осаждает конденсат.
- Для винтового компрессора ресивер меньше, чем для поршневого. Винтовая машина с плавным регулированием не делает частых пусков, поэтому критичность объёма ниже.
- Объём под число циклов считают по формуле V = Q · t / (p1 − p2): чем меньше допустимое число пусков в час и чем уже рабочий перепад давления, тем больше нужен ресивер.
- Частотный привод (VSD) позволяет ставить меньший ресивер — компрессор плавно подстраивает производительность под расход.
- Залповые потребители требуют отдельного буферного ресивера рядом с местом потребления, а не только основного у компрессора.
Зачем винтовому компрессору нужен ресивер
Ресивер решает сразу несколько задач, и запас воздуха — лишь одна из них. Главная функция — сглаживание пиков потребления: когда потребители кратковременно берут больше, чем выдаёт компрессор, разницу покрывает накопленный в ресивере воздух, и давление в магистрали не проседает. Без буфера компрессор реагировал бы на каждое колебание расхода.
Вторая задача — снижение числа циклов «загрузка/разгрузка». Частые переключения изнашивают всасывающий клапан и контакторы, приводят к перегреву обмоток; ресивер растягивает интервалы между ними и продлевает ресурс машины Ironmac. Третья функция — время на стабилизацию давления. Наконец, ресивер работает как первая ступень подготовки воздуха: в нём осаждается часть конденсата, а воздух слегка охлаждается. Поэтому даже при идеально подобранном компрессоре Ironmac ресивер остаётся обязательным элементом обвязки.
Как подобрать объём ресивера: общие ориентиры
Стартовая точка подбора объёма ресивера — производительность компрессора и характер потребления. Для ровной нагрузки распространённое правило: объём воздухосборника в литрах берут сопоставимым с производительностью компрессора в литрах в минуту (для машины на 1200 л/мин — порядка тысячи с лишним литров). Это инженерный «первый прикид», в который вносят две поправки. Первая — режим регулирования: винтовой компрессор с плавным управлением довольствуется меньшим объёмом, чем поршневой с жёстким пуск/стоп. Вторая — залповые потребители: при резких кратковременных расходах правила «литр на литр в минуту» мало, и основной ресивер дополняют буферным. Сопоставить производительность машин удобно по каталогу компрессоров Ironmac.
Расчёт объёма ресивера под число циклов: формула
Когда нужно ограничить число включений в час, объём ресивера считают по физике процесса. Базовая формула: V = Q · t / (p1 − p2), где V — объём ресивера, Q — расход воздуха, t — допустимое время одного цикла (обратно пропорционально числу циклов в час), а (p1 − p2) — рабочий перепад давления между включением и выключением. Чем меньше циклов в час вы хотите и чем уже коридор давления, тем больше требуется объём. Практически: если задать не более 10–15 циклов в час для щадящего ресурса, требуемый объём заметно растёт по сравнению с расчётом «на глаз»; и наоборот, расширив коридор давления с 0,5 до 1,0 бар, вы уменьшаете необходимый объём вдвое. Значения Q берут в приведённых литрах в минуту, давление — в барах избыточного.
VSD против пуск/стоп: как режим меняет объём
Частотный привод радикально снижает требования к ресиверу. Компрессор с VSD (variable speed drive, частотно-регулируемый привод) плавно меняет обороты двигателя и производительность под фактический расход: ему не нужно «копить» воздух, чтобы реже включаться, он непрерывно выдаёт ровно столько, сколько берёт сеть. Поэтому для машины Ironmac с частотным приводом ресивер можно ставить заметно меньшего объёма, чем для той же мощности в режиме жёсткого пуск/стоп. Это не значит, что ресивер VSD-компрессору не нужен вовсе: он по-прежнему сглаживает резкие пики, даёт запас на стабилизацию и осаждает конденсат. Но без частотного регулирования объём ресивера остаётся ключевым параметром для ограничения числа переключений.
Ресивер подбирают не под «литраж компрессора», а под характер потребления: ровная нагрузка и частотный привод допускают малый объём, а залповые потребители и жёсткий коридор давления требуют большого воздухосборника и буферных ёмкостей у мест потребления.
Обобщённое правило проектирования систем сжатого воздуха
Залповые потребители и буферный ресивер
Самая частая причина «провалов» давления — резкие кратковременные расходы. Продувка форм, срабатывание крупных пневмоцилиндров, групповой пуск инструмента создают залповый отбор воздуха, в разы превышающий среднюю производительность компрессора. Если рассчитывать систему только по среднему расходу, в момент залпа давление просядет, хотя компрессор Ironmac формально «справляется».
Решение — буферный ресивер рядом с залповым потребителем. Он берёт пиковую нагрузку на себя, разгружая магистраль и основной ресивер. Объём буферной ёмкости считают по той же формуле V = Q · t / (p1 − p2), но Q берут пиковое значение потребителя, а t — длительность залпа. Такой локальный буфер часто эффективнее, чем увеличение основного ресивера.

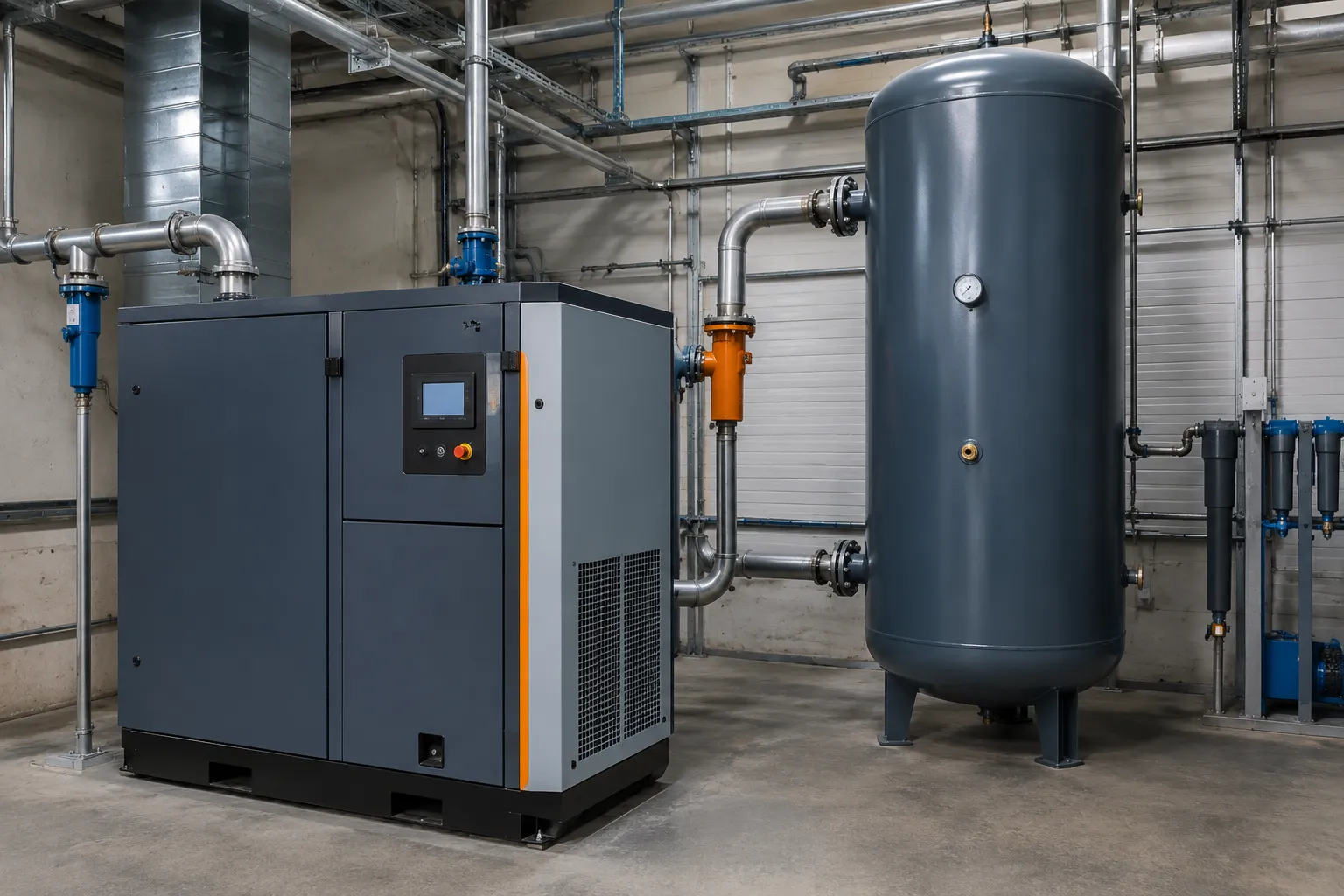

Обвязка ресивера и место установки
Правильная обвязка превращает ресивер из «бочки» в полноценный узел. Базовый комплект арматуры: предохранительный клапан (обязателен, на давление настройки ресивера), манометр, автоматический конденсатоотводчик в нижней точке, кран ручной продувки и запорная арматура; желательно предусмотреть байпас для обслуживания без остановки сети. Место установки относительно осушителя определяет, «горячий» это ресивер или «холодный». Воздухосборник до осушителя работает с горячим влажным воздухом: он принимает пульсации и осаждает первичный конденсат. Ресивер после осушителя хранит уже осушённый воздух и лучше держит точку росы; нередко используют оба. В любом варианте критично организовать отвод конденсата — без него ресивер заполняется водой и теряет полезный объём. Подобрать воздухосборник помогает каталог ресиверов Ironmac, а элементы подготовки воздуха — разделы осушителей и магистральных фильтров.
| Тип / режим компрессора | Ориентир по объёму ресивера | Примечание |
|---|---|---|
| Винтовой, частотный привод (VSD) | Минимальный: ниже правила «литр на л/мин» | Привод сам подстраивает производительность; ресивер для пиков и конденсата |
| Винтовой, загрузка/разгрузка | Средний: около производительности в л/мин | Объём ограничивает число циклов; считают по формуле под допустимые циклы |
| Поршневой, пуск/стоп | Увеличенный: больше, чем у винтового | Нужен запас, чтобы ограничить число пусков двигателя |
| Любой режим + залповые потребители | Основной + отдельный буферный ресивер | Буфер ставят у потребителя, считают по пиковому расходу |
| Ровная стабильная нагрузка | По правилу «литр на л/мин» | Базовый прикид; уточняют по перепаду давления |
Нормы: ресивер как сосуд под давлением
Ресивер — это сосуд, работающий под давлением, со всеми вытекающими требованиями. В рамках Таможенного союза такое оборудование подпадает под технический регламент ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». В зависимости от сочетания объёма и давления могут требоваться оформление, регистрация и периодическое освидетельствование. Категорию опасности определяют по произведению объёма на давление, поэтому два внешне похожих воздухосборника могут попадать под разные требования.
Практический вывод: при подборе учитывайте не только литраж. Ресивер должен иметь паспорт, табличку с параметрами, поверенный манометр и предохранительный клапан с актуальной настройкой. Освидетельствование и допуск персонала — зона ответственности эксплуатирующей организации. Это не бюрократия, а условие безопасной эксплуатации сосуда под давлением.
Частые ошибки при подборе объёма
Типовые просчёты повторяются из проекта в проект. Первый — ресивер «впритык»: объём берут по минимальному прикиду без запаса под пики, в итоге компрессор частит циклами, а давление «гуляет». Второй — нет отвода конденсата: без конденсатоотводчика ресивер заполняется водой, теряет объём, а влага портит осушитель и потребителей. Третий — неверное место установки без учёта горячей и холодной зоны относительно осушителя. Четвёртый — игнорирование залповых потребителей: считают только средний расход и удивляются провалам давления. Пятый — пренебрежение нормами: ресивер ставят без паспорта, поверенного манометра и освидетельствования.
Часто задаваемые вопросы
Какой объём ресивера нужен для винтового компрессора Ironmac?
Для стабильной нагрузки берут ориентир «литр объёма на литр в минуту производительности» и уточняют по режиму. Для машины с частотным приводом объём можно уменьшить, для режима загрузка/разгрузка — считать по формуле под допустимое число циклов. При залповых потребителях добавляют буферный ресивер.
Как рассчитать объём ресивера под ограничение числа циклов?
Используйте формулу V = Q · t / (p1 − p2): Q — расход воздуха, t — допустимое время цикла, (p1 − p2) — рабочий перепад давления. Чем меньше допустимое число циклов и уже коридор давления, тем больший объём потребуется.
Можно ли поставить ресивер меньше, если компрессор с частотным приводом?
Да. Компрессор с VSD плавно подстраивает производительность под расход и не нуждается в большом запасе для редких включений. Ресивер остаётся для сглаживания пиков и осаждения конденсата, но его базовый объём заметно меньше, чем у машины в режиме пуск/стоп.
Где ставить ресивер — до или после осушителя?
«Горячий» ресивер до осушителя принимает пульсации и первичный конденсат; «холодный» после осушителя хранит уже осушённый воздух и лучше держит точку росы. Часто применяют оба. В любом варианте обязателен организованный отвод конденсата из нижней точки.
Нужно ли регистрировать ресивер и оформлять документы?
Ресивер — сосуд под давлением и подпадает под ТР ТС 032/2013. В зависимости от сочетания объёма и давления может требоваться оформление, регистрация и периодическое освидетельствование. У ресивера должны быть паспорт, табличка с параметрами, поверенный манометр и предохранительный клапан с актуальной настройкой.
Как подобрать ресивер под свою задачу
Алгоритм такой: определите производительность и характер потребления, выберите режим (VSD или загрузка/разгрузка), задайте допустимое число циклов и перепад давления, посчитайте объём по формуле V = Q · t / (p1 − p2) и под залповые потребители предусмотрите буферный ресивер. Затем заложите обвязку и проверьте формальные требования к сосуду под давлением.
Сопоставить параметры с реальными машинами удобно по каталогу: посмотрите каталог компрессоров Ironmac и раздел ресиверов Ironmac, а для полной подготовки воздуха — осушители. Базовые определения по теме приведены в статье «Компрессор» в Википедии.
